5死13伤，事故细节披露！铸造井为何发生爆炸？安全提示！

2024年2月18日2时11分，江苏省南通市海安经济技术开发区亚太轻合金（南通）科技股份有限公司车间内生产铝棒的铸造井区域发生爆炸造成5人死亡、13人受伤。

     初步原因分析：铸造初始阶段，作业人员发现引锭盘与模盘粘在一起，无法自然分离，但没有按规定及时停止铸造、紧急排放模盘中的铝液，而是违规使用金属棍撬压。此过程中引锭盘静止，但下方的牵引系统一直匀速下降，距离持续增大。当引锭盘和模盘被撬开后，引锭盘失去支撑突然坠落。模盘中的大量铝液突然随之下泻，与铸造井中的冷却水接触发生爆炸。因事故发生时车间内还有锯切、热处理等工序作业人员，造成多人伤亡。

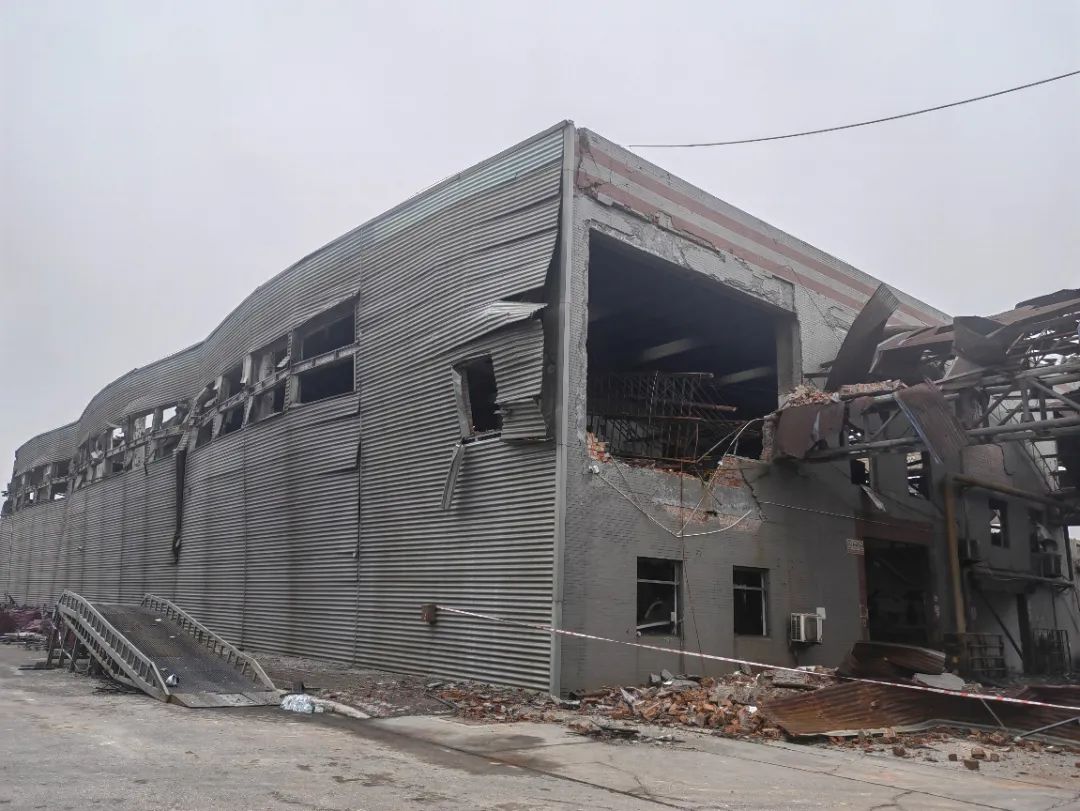

图1 爆炸后车间外场景

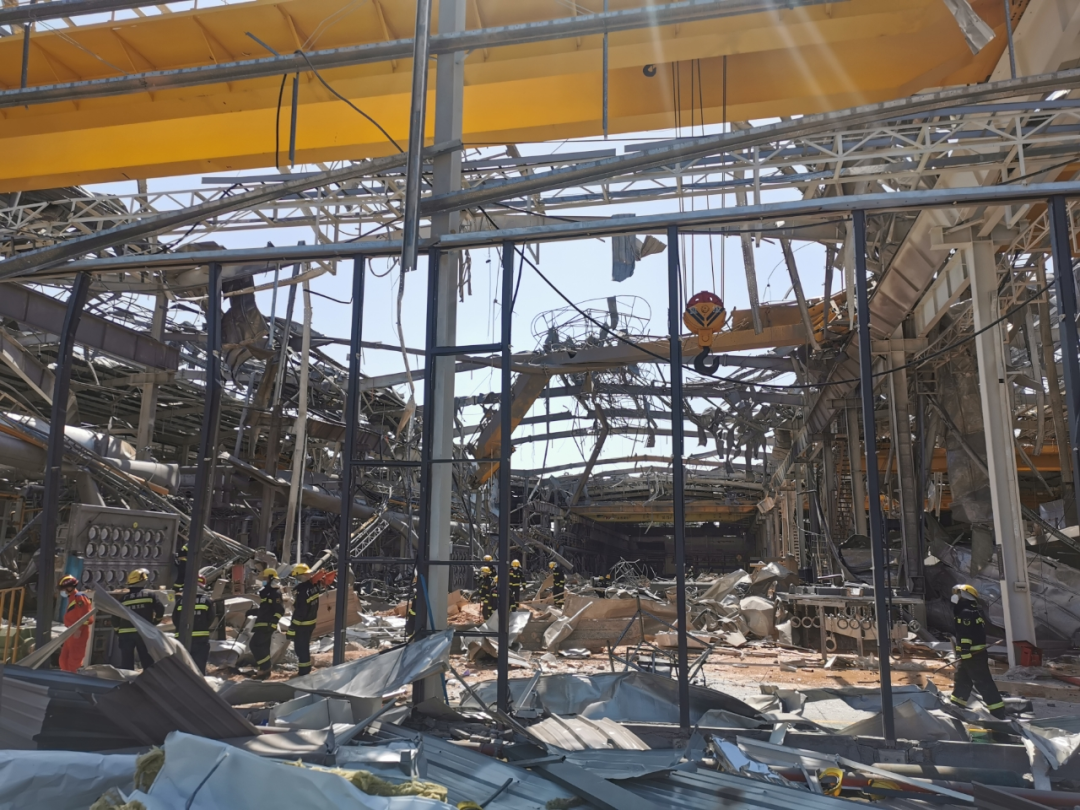

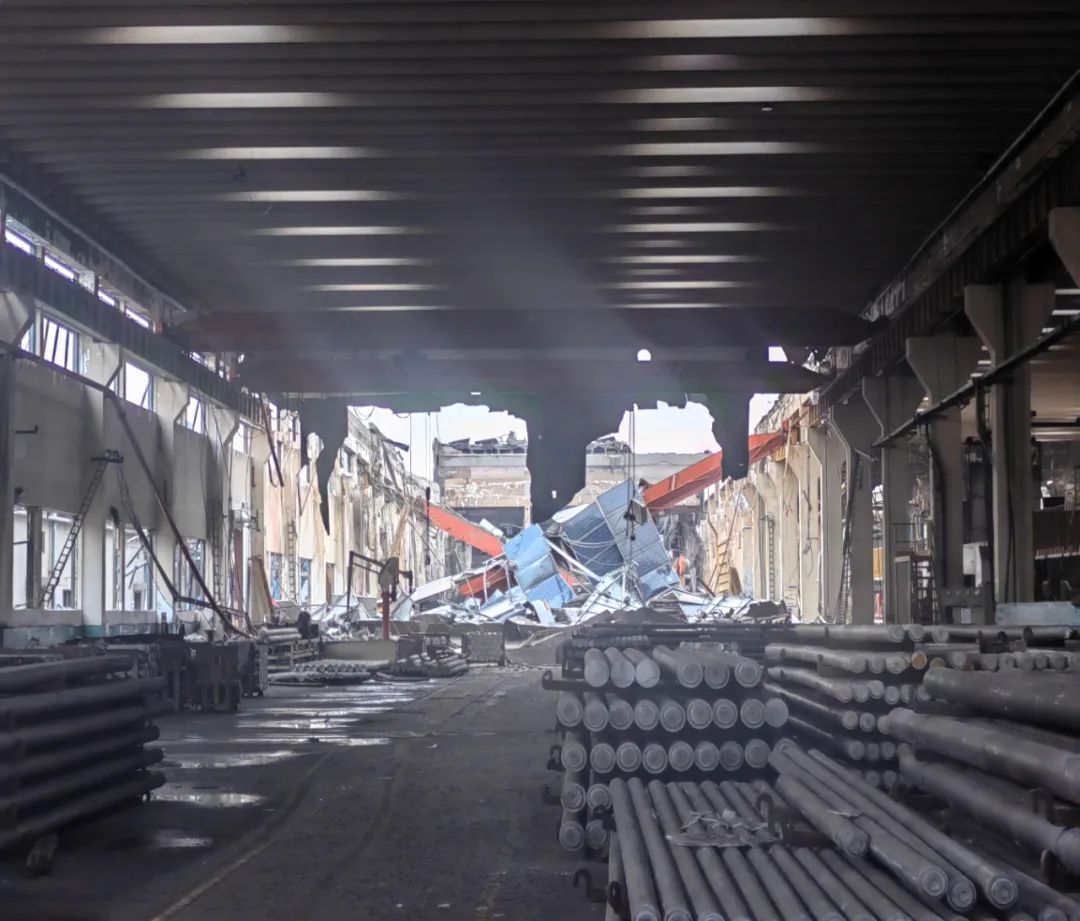

图2 爆炸后车间内场景

近年来铝加工（深井铸造）环节安全事故时有发生以案为鉴，警钟长鸣！

事故案例1

2022年4月3日11时许，广东省清远市清城区广东精美特种型材有限公司熔铸二车间发生深井爆炸事故造成5人死亡，直接经济损失2100万元。

事故直接原因：9#深井铸造工违反操作规程，擅自脱离模盘操作岗位，现场长达2分4秒无人监护，模盘A6结晶器漏铝长达1分32秒未被发现，未被及时正确处置。
大量高温铝液冲刷、浇注在托盘牵引钢丝绳与导轮上，时间长达87秒，造成托盘牵引钢丝绳抗拉强度下降、断裂；902.16公斤720­°C高温铝液倾泻至深井，高温铝液瞬间于9#深井发生物理与化学的混合爆炸，9#深井爆炸导致6#深井第二次爆炸，造成熔铸二车间5名作业人员死亡。

事故案例2

2020年9月6日2时22分许，甘肃白银市白银区甘肃宏达铝型材有限公司熔铸车间发生冷却水闪蒸事故，造成4人死亡、6人受伤。

事故直接原因：甘肃宏达铝型材熔铸车间负责作业的铸造工发现铸造过程中出现异常情况后，在采取加铝饼、调速等降温方法效果不明显时，违规未及时采取终止铸造作业措施，导致铝合金棒拉漏，大量铝液进入冷却竖井，高温铝液瞬间将竖井中的冷却水汽化并发生剧烈的铝粉氧化反应，产生的混合气体体积急剧膨胀，加之冷却竖井空间相对密闭，聚集的能量瞬间释放形成冲击波，导致事故发生。
